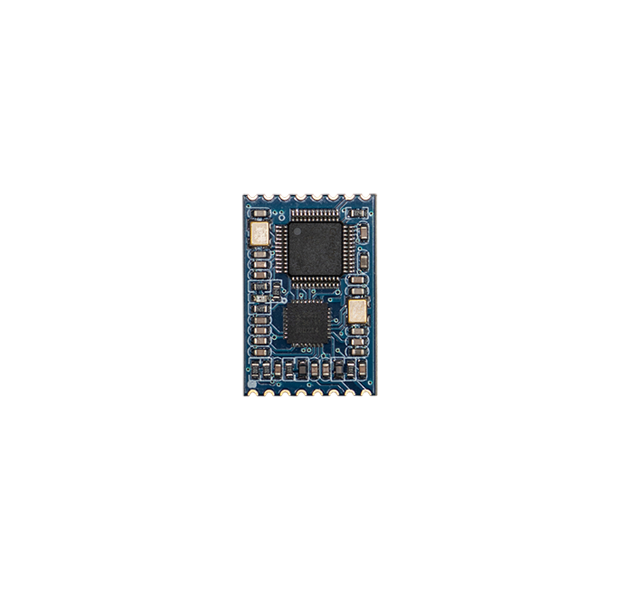

Embedded SMT Module HF / NFC M900
Embedded RFID

Embedded SMT Module HF / NFC M900

Highlights

  • HF | NFC: 13.56 MHz
  • ISO 14443A/B, 15693, 18092 NFC
  • Lesereichweite: Bis zu 10 cm
  • Geringe Größe / SMT-Ready
  • Externe U.FL Antenne
  • TTL, USB (PC/SC)

Das Embedded SMT-Modul HF / NFC M900 ist kompatibel mit den Standards ISO 14443 A/B, ISO 15693, ISO 18092 (NFC) und ISO 18000-3. Die geringe Baugröße und die einseitige Bestückung erlauben die platzsparende Integration von RFID in verschiedenste Anwendungen und Geräte.

Das RFID Embedded SMT-Modul HF / NFC M900 ist als DESFire-, HF- und **MIFARE-**Version verfügbar. Das Modul verfügt über einen externen Antennenanschluss. Passende RFID-Antennen, abgestimmt auf die jeweilige Applikation, stehen in großer Auswahl zur Verfügung.

Die DESFire-kompatible Variante des M900 ist mit einer TTL-Schnittstelle ausgestattet. Im Low-Power-Modus liegt der Verbrauch bei < 1 mA.

NEU – Tape & Reel für die SMT-Produktion

Das RFID HF | NFC Embedded Modul – M900 ist ab sofort auf Tape-&-Reel erhältlich. Diese SMT-Lösung vereinfacht großvolumige Bestückungsprozesse mit RFID-Bauteilen und eignet sich optimal für Industrie-4.0-Anwendungen im hochautomatisierten Produktionsumfeld.

Electrical Specifications
Power Supply
µC: 3.3 V; RFID IC: 3.3–5 V DC
Power Consumption
< 100 mA (operating); < 1 mA (low-power mode)
Operating Frequency
13.56 MHz
Reading Distance
up to 10 cm*
Antenna
external**
Baudrate
9 600–115 200 bit/s (factory default 115 200 bit/s)
Antenna Connector
U.FL
Interface
TTL
PCB Connections
Soldering pads (suitable for SMT production)
* Reading distance depends on transponder and environmental conditions.
** External antenna required.
Mechanical Specifications
Dimensions
25 × 16.5 × 2.8 mm
Material
FR4, blue
Weight
3 g
Mounting Option
Soldering
Environmental Conditions
Operating Temperature
−20 °C to +80 °C
Storage Temperature
−40 °C to +85 °C
Humidity
up to 95 % non-condensing
MTBF
200,000 h
Supported Standards / Tags
ISO 14443 A and compatible
Read / write:
MIFARE® Classic Mini / 1K / 4K; MIFARE Ultralight®; MIFARE Ultralight® C;
MIFARE Ultralight® Nano; MIFARE® DESFire® EV1; MIFARE® DESFire Light;
MIFARE® Smart MX; MIFARE® Plus S / X; MIFARE® Pro X; NTAG 21x; NTAG 424

Read UID only:
Read UID of all other ISO 14443A RFID tags
ISO 14443 B and compatible
SRI4K, SRIX4K, AT88RF020, 66CL160S, SR176
ISO 15693 and compatible
EM4135, EM4043, EM4x33, EM4x35; I-Code SLI / SLIX / DNA; M24LR16 / 64;
TI Tag-it HF-I; SRF55Vxx (my-d vicinity)
ISO 18000-3M3 and compatible
I-Code ILT-M
SDK Information
Supported OS
Windows 7, 8, 8.1, 10
Supported Languages
C++, binary command protocol
Demo Software
Windows
Applicable Standards
EMC
EN 301 489-1:2012-04 (V1.9.2.1); EN 301 489-3:2013-12 (V1.6.1)
Radio Regulation
EN 300 330-1:2015-08 (V1.8.1); EN 300 330-2:2015-08 (V1.6.1)
Safety
EN 60950-1:2014-08; EN 62369-1:2010-03; EN 50364:2010-11
RED
2014/53/EU
RoHS 2
2011/65/EU
REACH
1907/2006
Certificates
Compliance
FCC, CE, IC
Datenblatt herunterladen
Embedded Modul M900
