Embedded SMT Module UHF M500
Embedded RFID

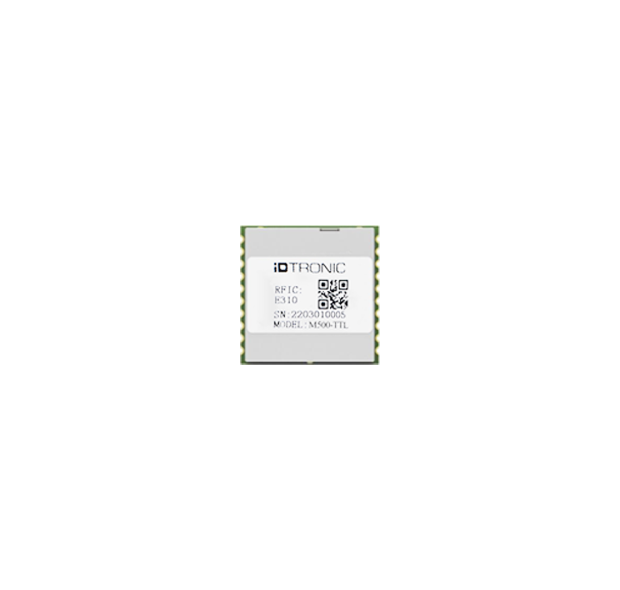

Embedded SMT Module UHF M500

Highlights

  • EPC C1 GEN2 | ISO 18000-63
  • Bis zu 27 dBm HF-Ausgangsleistung
  • Gehäuse in Clipper-Größe & bereit für SMT (Oberflächenmontage)
  • GPIO – TTL-kompatibel
  • SMT-Montage (Surface-Mount Device)

Beschreibung

Das iDTRONIC Embedded SMT Modul UHF M500 ist ein leistungsstarkes UHF RFID-Modul, basierend auf den neuen IMPINJ Reader-Chips E310/E510/E710. Hergestellt in SMT-Technologie (Surface-Mounted Technology) mit kleinem Formfaktor eignet sich dieses Modul ideal zur direkten SMT-Montage auf Leiterplatten (PCB), was eine schnelle und nahtlose Integration ermöglicht – insbesondere in platzkritischen Designs wie PDA- und Desktop-RFID-Geräten.

Mit einer maximalen HF-Ausgangsleistung von 27 dBm und Echtzeit-Temperaturüberwachung an Bord bietet es zuverlässige Leistung in einem kompakten Design. Es ist mit der UHF-Technologie EPC Class 1 Gen 2 (ISO 18000-63) ausgestattet und weltweit einsetzbar im Frequenzbereich von 840 – 960 MHz. Das M500 UHF Modul verfügt über einen einzelnen monostatischen HF-Port als Antennenschnittstelle mit einer Leistungsausgabe von bis zu 27 dBm, was Leseraten von bis zu 300 Tags pro Sekunde (abhängig vom IC-Chip) ermöglicht.

Für zusätzliche Flexibilität ist das Modul auch in Kombination mit einer Carrier-Platine erhältlich, was die Evaluierung und Integration in Prototyping- oder Entwicklungsumgebungen vereinfacht.

Die Hardware von iDTRONIC wird mit einem SDK zur Entwicklung von Anwendungen für Controller-, Linux- oder Windows-basierte Systeme geliefert. Neben der Dokumentation, Befehlsprotokollen und Quellcodes enthält das SDK eine Windows-basierte Demo-Anwendung, die volle Funktionalität über alle unterstützten UHF RFID-Standards bietet.

Anwendungsgebiete

  • SMT-Montage auf Leiterplatten (PCB)
  • Integration in mobile Geräte
Radio Specifications
Operating Frequency
USA: 902…928 MHz (FCC),
EU: 865…868 MHz (ETSI)
RF TX Power
5dBm – 27dBm (±1dB) adjustable
Reading Range
≥3m with 3dBi antenna*
RF Impendance
50 Ω
Work Mode
Fixed / hop frequency optional
Antenna Ports
Single mono-static RF port
Antenna Connection
1 50Ω IPEX (Optional)

*Reading Distance depends on Tag, Antenna and Environmental Conditions.

Electrical Specifications
Power Supply
3.6~5.0 +/-5%
Power Consumption
2.8W (Peak Value), 0.56A@5V, 27dBm
0.81w Standby
0.01A Boot Load Mode
Connectors
Solder Joints
Communication Interface
20 pin surface mount module
(SMT Uart3.3V TTL)
GPIO
2 GPI, 2 GPO (3.3V TTL)
Baudrate
9600 ~ 921600bps, @115200bps
Mechanical Specifications
Dimensions
21 × 21 × 3.7 mm
Weight
2.8 g
Material
PCB: FR4 Gold Plate
Shield material
Aluminium Alloy
Environmental Conditions
Operating Temperature
-20 °C up to +55 °C
Storage Temperature
-40 °C up to +85 °C
Humidity
5 – 95 %, non-condensing (+25°C)
Supported Standards / Tags
ISO Standard
ISO 18000-63 (EPC Class 1 Gen 2)
SDK Information
Supported OS
Windows, Linux, Android
Supported Languages
C, C#/.NET, Java
Demo Software
Windows
Certificates
Certificates
CE, ETSI EN 302 208 V3.1.1,
RED 2014/53/EU
