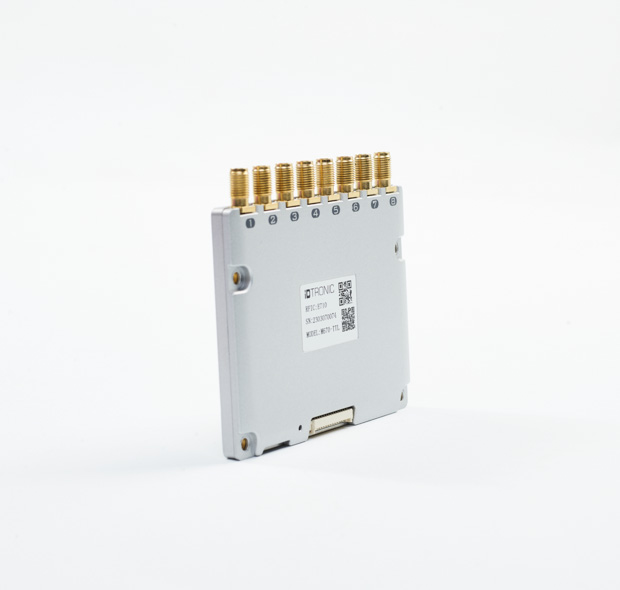

Embedded Module 8CH UHF M670

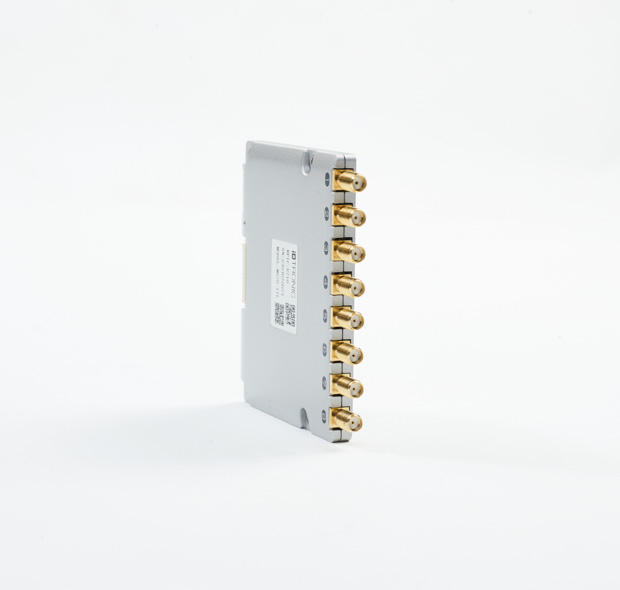

Embedded Module 8CH UHF M670 – Bild 2

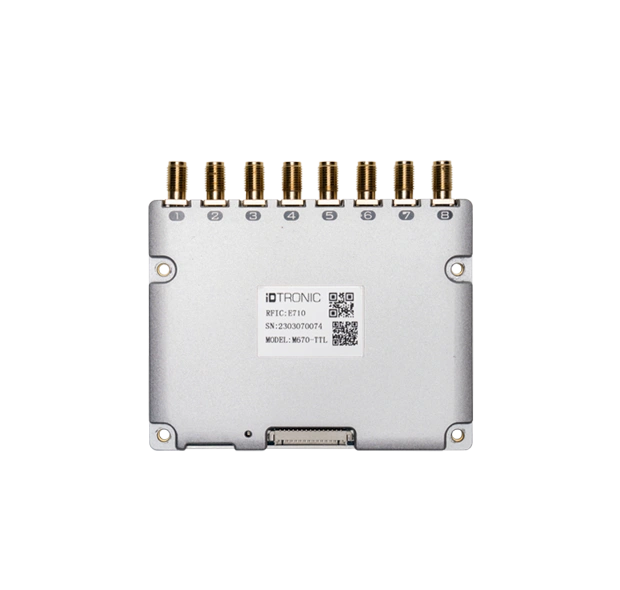

Embedded Module 8CH UHF M670 – Bild 3

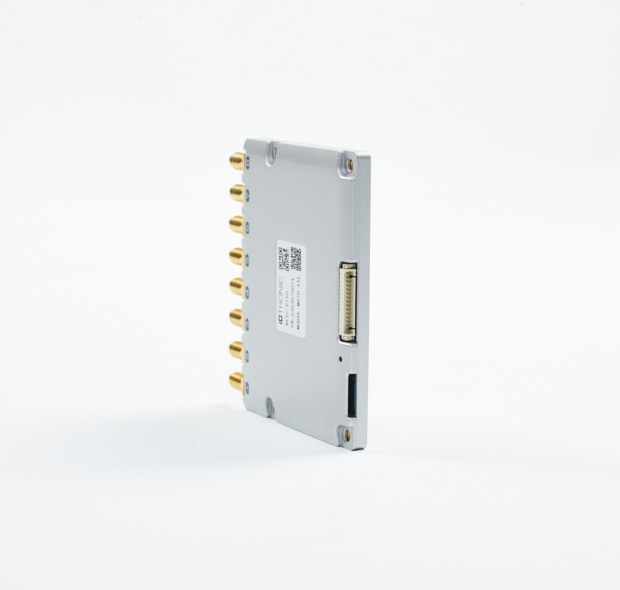

Embedded Module 8CH UHF M670 – Bild 4

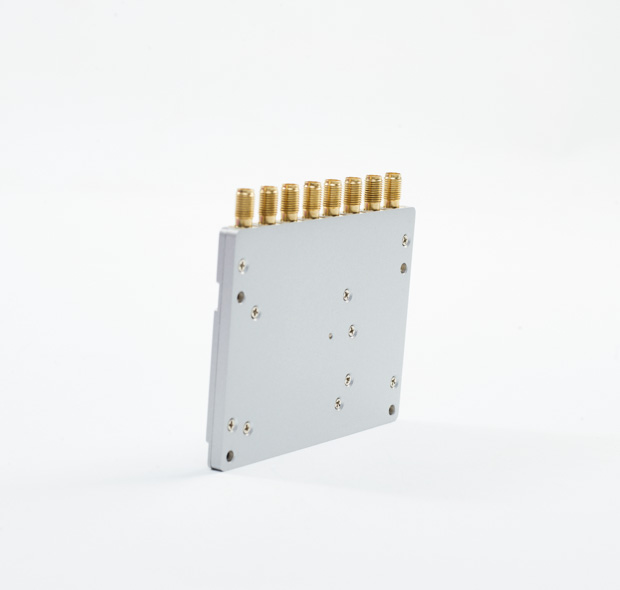

Embedded Module 8CH UHF M670 – Bild 5
Embedded RFID

Embedded Module 8CH UHF M670

Highlights

  • RFID-IC: Impinj E310 / E510 / E710
  • Unterstützt EPC C1 GEN2 (ISO 18000-63)
  • Leistungsstarker RF-Ausgang: bis zu 33dBm
  • Hohe Leserate/-reichweite: 350 – 1000 Tags/s & bis zu 12 Meter
  • 8 x SMA Antenne Connector
  • UART – TTL Schnittstelle

Beschreibung

Das EMBEDDED MODULE 8CH UHF M670, das zur neuer Linie von UHF-Readern gehört, ist ein leistungsstarkes Octa-Port-UHF-RFID-Modul, das auf den IMPINJ-Leserchips der neuen Generation (E310/ E510/E710) basiert. Mit seiner programmierbaren Ausgangsleistung von bis zu 33dBm kann das Modul Lesereichweiten von bis zu 12 Metern erreichen (abhängig von Antenne, Transpondern und Umgebung). Mit seinem Vollaluminium-Gehäuse und der ausgezeichneten Wärmeableitung lässt sich dieses Lesemodul perfekt in stationäre Industriemaschinen, Regalsysteme und Supply-Chain-Anwendungen einbauen.

Der M670 ist mit der UHF-Technologie EPC Class 1 Gen 2 (ISO 18000-63) ausgestattet und ist mit einem Frequenzband von 840 – 960 MHz weltweit einsetzbar. Der auf Impinj basierende Leserchip ermöglicht ein schnelles Auslesen von 350 bis 1.000 Tags pro Sekunde (je nach IC-Chip).

Die Hardware wird mit einem nützlichen SDK für die Entwicklung von Controller-, Linux- oder Windows-basierten Anwendungen geliefert. Zusätzlich zur Dokumentation, den Befehlsprotokollen und den Quellcodes enthält das SDK eine Windows-basierte Demo-Anwendung, die die volle Funktionalität aller unterstützten UHF-RFID-Standards bietet.

Anwendungsgebiete

  • Industrie 4.0
  • Multilevel Gate Anwendungen
  • Regal-Anwendungen
  • Asset Tracking
Radio Specifications
Operating Frequency
840…960 MHz, Configurations for
USA: 902…928 MHz (FCC),
EU: 865…868 MHz (ETSI)
RFID IC
Impinj E310 / E510 / E710
RF TX Power
+5…30 dBm, adjustable in steps of 1 dB
RF Sensitivity
-87 dBm
RF Channel Isolation
32 dB
Reading Range
Up to 12 meters*
RF Impedance
50 O
Antenna
8 SMA female connectors for external antennas

*Reading Distance depends on Tag, Antenna and Environmental Conditions.

Electrical Specifications
Power Supply
5 Vdc
Power Consumption
1700 mA @ +33 dBm TX Power
120 mA Standby
40 mA enabling Mode
Connectors
15 pin FPC socket
Communication Interface
UART TTL port
GPIO
- 2 Inputs TTL Levels:
Logic low: < 0.8 V, minimum 0V
Logic high: > 2 V, maximum 3.3 V
- 2 Outputs TTL Levels:
Logic low: maximum 0.4 V
Logic high: minimum 2.9V, maximum 3.3
- IO:
The maximum output current of the port is 5mA
Baudrate
9600…921600 bit/s, 115200 bits/s factory default
Mechanical Specifications
Dimensions
93.5 × 80.3 × 8 mm
Weight
118 g
Material
Aluminium
Environmental Conditions
Operating Temperature
-25 °C up to +55 °C
Storage Temperature
-40 °C up to +85 °C
Humidity
up to 95 %, non-condensing
Supported Standards / Tags
ISO Standard
ISO 168000-63 (EPC Class 1 Gen 2)
Read Rate
350 – 1000 tags/s
Tag Cache
≥ 1000 Tags @ 12 Bytes EPC size
SDK Information
Supported OS
Windows, Linux, Android
Supported Languages
C, C#/.NET, Java
Demo Software
Windows

Other functions and details to be continued and upgraded.
