Einbaumodul MCR
Embedded RFID

Einbaumodul MCR

Highlights

  • Integrierte Antenne
  • LED und Beeper on board
  • Firmware Upgrade möglich
  • Auch als vergossene Ausführung mit Gehäuse erhältlich

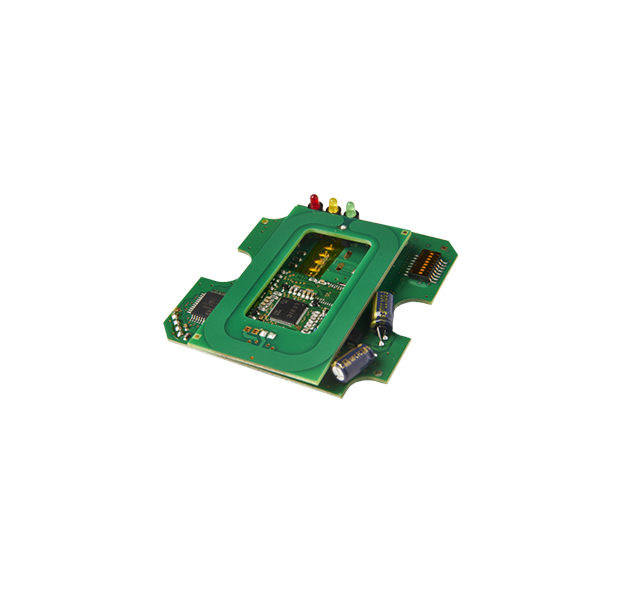

Das RFID-Einbaumodul MCR (Multi Card Reader) ist für die schnelle, universelle Integration in bestehende Gehäuse ausgelegt. Es ist in den Varianten MCR LEGIC, MCR Multi ISO und MCR MIFARE verfügbar und unterstützt USB HID (Keyboard-Emulation), RS232, RS485, Wiegand sowie Clock/Data für maximale Kompatibilität.

Für eine zügige Montage besitzt das Modul eine rückseitig integrierte Anschlussklemme; eine zusätzliche Schraubklemme liegt bei und vereinfacht die Verdrahtung. Ideal für OEM-Integrationen in Zutrittskontrolle, Identifikation und IoT-Anwendungen.

Technische Daten
Betriebsspannung
5 V DC über USB
12 V – 24 V DC
Stromverbrauch
< 55 mA Standby
< 96 mA Field on with Transponder
< 126 mA Peak max
Frequenz
13,56 MHz
Lesereichweite
Bis zu 10 cm*
RF Antenne
Integriert
Statusanzeige
3× LED
1× Beeper
Schnittstellenoptionen
USB HID (Tastaturemulation)
RS232
RS485
Wiegand
Clock / Data
*Lesereichweite hängt von Transponder und Umgebungsbedingungen ab.
Mechanische Spezifikationen
Abmessung (L × B × H)
76 × 76 × 10 mm
Gewicht
34 g
Umweltbedingungen
Betriebstemperatur
−20 °C bis +60 °C
Lagertemperatur
−20 °C bis +70 °C
Relative Luftfeuchtigkeit
Bis zu 95 %, nicht kondensierend
Unterstützende Technologien
LEGIC | MIFARE | Multi-ISO
ISO 14443 A / B und kompatibel:
LEGIC® Advant 1024 / 2048;
MIFARE® Classic 1K / 4K; MIFARE Ultralight® / C;
MIFARE® DESFire® EV1 / 2M; MIFARE® Plus S / X;
NTAG 21x
LEGIC | Multi-ISO
ISO 15693 und kompatibel:
LEGIC® Advant 1024 / 2048;
NXP I-CODE SLI / SLI-S;
NXP NTAG 20x
LEGIC
Zusätzliche Kompatibilitäten:
LEGIC® Prime (MIM 256 / MIM 1024);
Inside Contactless; HID iCLASS; Sony Felica; ISO 18000
Mitgeliefertes Zubehör
Lieferumfang
Schraubklemme
Datenblatt herunterladen
Einbaumodul MCR LEGIC Einbaumodul MCR Mifare Einbaumodul Multi ISO
