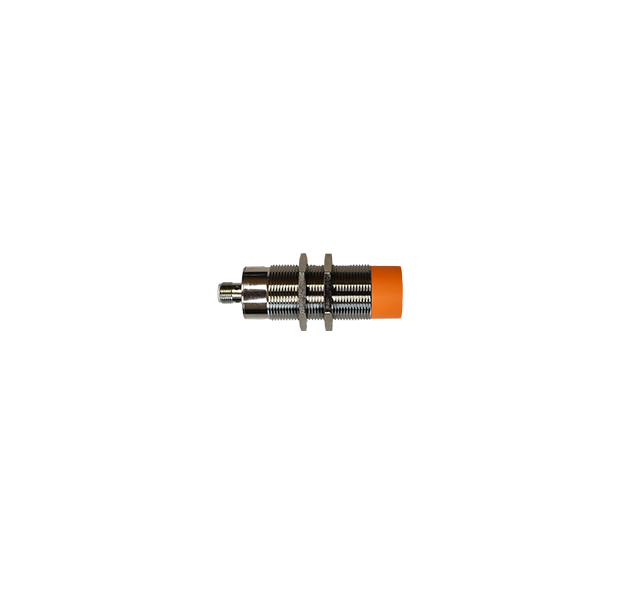

HF M30 Reader
RFID Lesegerät

HF M30 Reader

Highlights

  • HF: ISO 14443A/B - ISO 15693
  • 10 bis 24 V Stromversorgung
  • Lesedistanz bis zu 6 cm
  • Kompaktes zylindrisches Gehäuse
  • IP67
  • M12-Steckverbinder

Beschreibung

Die MPR Series HF M30 ist ein fester und kompakter All-in-One HF-RFID-Leser für industrielle Automatisierungsprozesse.

In Kombination mit der integrierten Rundantenne und einem Gewinn von -8 dBi kann die MPR Series HF M30 Leseabstände von bis zu 50 Zentimetern in industriellen Umgebungen erreichen.

Typischerweise wird dieses Gerät in der industriellen Automatisierung an Produktionslinien und Förderbandsystemen eingesetzt. Eine weitere verbreitete Anwendung ist die Identifikation von Werkzeuganbaugeräten an Baumaschinen, kommunalen Fahrzeugen und Landmaschinen.

Die MPR Series HF M30 verfügt über eine RS232- und eine TCP/IP-PoE-Schnittstelle sowie eine Stromversorgung von 10 bis 26 V. Dieses RFID-Gerät ermöglicht eine flexible und schnelle Integration in viele bestehende Anwendungen dank seines einfach zu installierenden zylindrischen Gehäuses und der standardisierten M12-Steckverbinder.

Die MPR Series HF M30 unterstützt das bekannte M30 SDK mit Demo- und Setup-Tools. Die Windows-basierten Tools unterstützen alle Betriebssysteme von XP bis Windows 10.

Anwendungsgebiete

  • Industrielle Automatisierung
  • Materialhandling
  • Verfolgung & Rückverfolgung
  • Werkzeug-/Anbaugeräte-Identifikation
  • Produktionssteuerung
Electrical Specifications
Power Supply
10 – 24 Vdc
Power Consumption
4 W
Operating Frequency
HF: 13.56 MHz
Antenna
Integrated
Operating Distance
up to 6 cm*
Communication Interface
RS232
TCP/IP, PoE
Status Display
Signal LED
Connector
A-coded male connector M12

*Reading Distance depends on Tag, Antenna and Environmental Conditions.

Antenna Specifications
Antenna Gain
-8 dBic
Beam Width
100° / 170°
Axial Ratio
< 1.5 dB
Polarization
Circular
Mechanical Specifications
Housing Material
Metal
Overall Dimensions
M30 × 2 × 91 mm
Weight
144 g
Protection Class
IP67
Environmental Conditions
Operating Temperature
-25 °C up to +55 °C
Storage Temperature
-40 °C up to +85 °C
Humidity
up to 95 %, non-condensing
SDK Information
Supported OS
Windows, Linux, Android
Supported Languages
C, C#/.NET, Java
Demo Software
Windows
Applicable Standards
EMC
EN 301489-1:2012-04 (V1.9.2)
EN 301489-3:2013-12 (V1.6.1)
Safety
EN 62368-1:2020
EN 62369-1:2010-03
EN 50364:2010-11
RoHS 2
EC Guideline 2011/65/EU
Amendment 2015/863/EU
EN 50581:2012
EN 63000:2018
REACH
EU Guideline 1907/2006,
updated by 2020/171/EU
Supported Standards / Tags
ISO 14443 A
Read/write:
MIFARE® Classic 1K /4K,
MIFARE Ultralight®,
MIFARE Ultralight® C,
MIFARE DESFire® EV1/EV2/EV3,
MIFARE® Smart MX,
MIFARE® Plus S / X,
MIFARE® Pro X,
NTAG 21x

Read UID only:
all other ISO 14443A RFID tags)
ISO 14443 B
SRI4K,
SRIX4K,
AT88RF020,
66CL160S,
SR176
ISO 15693
EM4135,
EM4043,
EM4x33,
EM4x35,
I-Code SLI / SLIX,
M24LR16/64, TI Tag-it HF-I,
SRF55Vxx (my-d vicinity),
Fujitsu MB89R112A
Datenblatt herunterladen
HR M30 Reader
